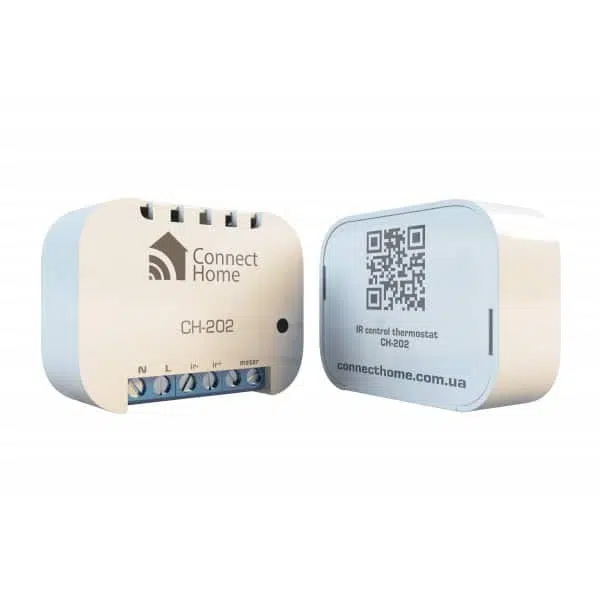

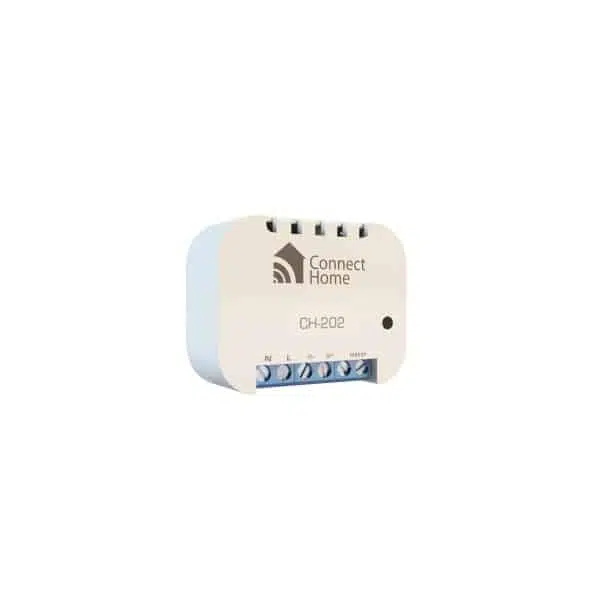

Термостат СН-202 – это Z-Wave устройство, предназначенное для управления кондиционерами посредством отправки им ИК команд. Термостат может отправлять команды на включение, выключение, выбор желаемой температуры, управлять скоростью вентилятора и режимами работы. Устройство имеет несложный алгоритм обучения ИК командам. СН-202 может расширять свою функциональность благодаря возможности подключения различных датчиков компании ConnectHome.
Z-Wave – это международный стандарт беспроводной связи для умных домов. Стандарт использует частоту 868,42 МГц (для Европы), чтобы реализовать очень стабильную и безопасную связь. Каждый Z-Wave узел в сети может выступать в роли повторителя для других узлов (ячеистая сеть), если получатель не в прямом беспроводном диапазоне передатчика.
- 1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 2. ПРИМЕНЕНИЕ УСТРОЙСТВА
- 3. ПОДКЛЮЧЕНИЕ УСТРОЙСТВА
- 4. ПОДКЛЮЧЕНИЕ ДАТЧИКОВ CONNECTHOME
- 5. СВЯЗИ
- 6. ПАРАМЕТРЫ
- 7. ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
1. Технические характеристики
Технические характеристики устройства указаны в таблице 1.
Номинальное напряжение питания | 110 – 250 V AC 50/60Hz |
Температура эксплуатации | от -40°C до 100 °C |
Мощность радиосигнала | 2 mW |
Частота радиосигнала | 868,4 MHz EU; 869,2 MHz RU; |
Радиус действия в помещении | до 45м |
Радиус действия на открытом пространстве | до 75м |
Потребляемая мощность | 0,72Вт |
Размеры модуля | 18*48*37 мм |
Степень защиты СН-202 | IP-30 |
2. Применение устройства
Термостат СН-202 – это Z-Wave устройство, предназначенное для управления кондиционерами посредством отправки им ИК команд. Термостат может отправлять команды на включение, выключение, выбор желаемой температуры, управлять скоростью вентилятора и режимами работы. Перед использованием СН-202, сперва необходимо обучить его командам вашего кондиционера. СН-202 может расширять свою функциональность благодаря возможности подключения различных датчиков компании ConnectHome. Так же термостат поддерживает команды для включения/выключения от других устройств.
3. Подключение устройства
Соблюдайте правила безопасности во время монтажа/демонтажа устройства для Украины “ДНАОП 0.00-1.32-01” для России это “ПУЭ” издание седьмое. Перед началом установки необходимо обесточить электрическую сеть, а также должна быть предусмотрена защита от случайного включения напряжения в сети. Электромонтажные работы должны выполняться квалифицированным электриком в соответствии с действующими нормами и правилами. При возникновении проблем или при невозможности обеспечить безопасную работу монтажника во время установки, следует незамедлительно обесточить устройство и подключенное к нему оборудование.
Перед установкой модуля, пройдите процедуру обучения ИК командам.
Схема подключения ИК термостата рисунок 1.
Рисунок 1

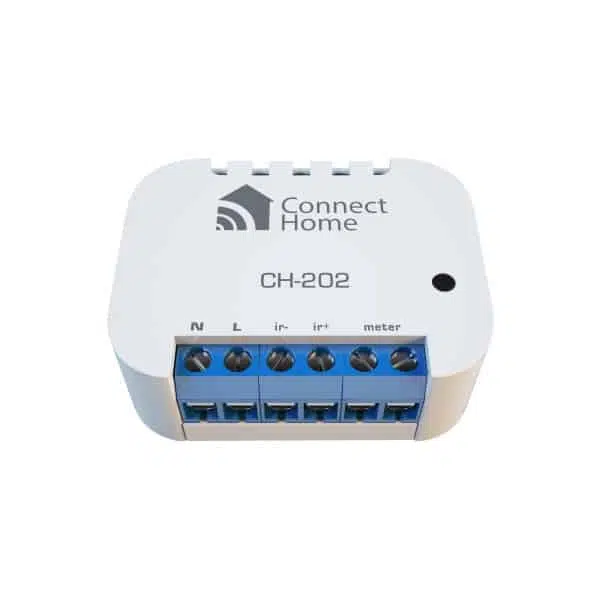

Где:
- L – Фаза
- N – Нейтральный провод
- ir- – разъем для подключения ИК передатчика (Синий);
- ir+ – разъем для подключения ИК передатчика (Красный);
- metr – разъем подключение датчика мощности (Только для CH-202p).
Необходимо учесть тот факт, что при нормальной работе модуль выделяет незначительное тепло. Примите меры по обеспечению нормального теплоотвода. Не устанавливайте несколько модулей вместе в ограниченном пространстве, не допускайте размещение модуля в теплоизоляционных материалах.
Расположить термостат можно в любом удобном Вам месте, но необходимо учесть несколько критериев:
- ИК передатчик необходимо зафиксировать таким образом, чтобы он был направлен на ИК приёмник кондиционера;
- если комплектация устройства CH-202p (с датчиком мощности), сквозь клипсу датчика необходимо пропустить один из питающих проводов кондиционера (L или N).
Подготовка к процедуре обучения.
Скачать и установить программу – IR – Configurator
Cкачать и установить драйвер для IR – Configurator IR-Configurator
В случае, если программа не запускается, скачайте и установите дополнительный драйвер – Дополнительный Драйвер.
Присоедините термостат к ПК кабель USB-microUSB дата (шнур не входит в комплект поставки).
Дождаться, пока программа подключится к устройству.
После подключения устройства, можно приступать к процедуре обучения командам кондиционера рисунок 2.
Рисунок 2
Перед тем как приступить к процедуре обучения, необходимо определить, какой тип команд использует обучаемый кондиционер. Для этого:
• Включите кондиционер при помощи пульта управления;
• Закройте пульт управления так, чтобы команды от него не доходили до кондиционера и нажмите кнопку вкл/выкл;
• Направьте пульт управления так чтобы команды от него не доходили до кондиционера и нажмите кнопку вкл/выкл;
• Направьте пульт управления на кондиционер и повторно нажмите кнопку вкл/выкл.
Если кондиционер выключится – кондиционер использует команду типа toogle, если нет (сигнал дойдет, но кондиционер останется включен) – кондиционер использует команду типа On/Off.
Кондиционеры, которые используют команду Toogle (переключить), не имеют команды «выключить» или «включить». Команда Toogle переключает кондиционер в противоположное состояние. Это значит, если кондиционер включен – будет отправлена команда «выключить», если выключен – отправит команду «включить», на последнее установленное значение.
Для таких кондиционеров существует 2 набора команд:
- Для установки температуры и команда Togle (в одном пакете).
- Для установки температуры.
В связи с этим, обучение командам происходит дважды с командой Togle и без команды Togle.
Процедура обучения.
Выбрав тип команд кондиционера, необходимо обучить термостат трём блокам команд (Режим обогрева (Heating), режим охлаждения (Cooling) и скорости вентилятора(Speed)). При этом необходимо учесть особенность передачи команд некоторых производителей кондиционеров. Скорость вентилятора иногда передается вместе с выбранным режимом и температурой, в этом случае Вы не сможете управлять скоростью вентилятора корректно. В этом случае не обучайте блок скорости вентилятора.
Сверху на корпусе модуля СН-202 находится окно приёмника ИК сигналов. Для обучения командам, направьте ИК передатчик на пульте дистанционного управления кондиционером в сторону ИК приёмника. Расстояние между ИК приёмником и ИК передатчиком должно быть не больше трёх сантиметров.
Режим – обучение (тип команды on/off)
- Перейдите в меню программы нажав на кнопку в виде трех полосок справа сверху и выберите режим “Обучение” рисунок 3.
Рисунок 3
Текущий режим работы программы отображается на нижней панели программы рисунок 4.
Рисунок 4
- Выберите кнопку, которую Вы хотите обучить. Кнопка начнет моргать – указывает на готовность устройства приступать к обучению.
- Подготовьте пульт дистанционного управления кондиционером к отправке команды (выберете соответствующий режим (обогреваохлаждения), нужную температуру и т.п.).
- Отправьте выбранную команду с помощью кнопки включить на дистанционном пульте управления в окно приемника ИК команд (отверстие на верхней части устройства).
- Кнопка, для которой производилась запись команды, моргнет зеленым цветом – при успешной записи, при неудачной – красным. В случае ошибки, необходимо перезаписать команду.
- Повторите процедуру обучения для остальных кнопок.
- Перейдите в меню программы нажав на кнопку в виде трех полосок справа сверху и выберите режим “Обучение” рисунок 3.
Режим – обучения (тип команд TOOGLE).
Для кондиционеров, использующих команду Toogle, обязательно обучите устройство двум режимам работы: команды без Toogle, команды с Toogle.
- Перейдите в меню программы и выберите «Обучение» и выберите режим Toogle рисунок 5.
Рисунок 5
Текущий режим работы программы отображается на нижней панели программы рисунок 6.
Рисунок 6
- Выберите кнопку, которую Вы хотите обучить. Кнопка начнет моргать – указывает на то, что можно приступать к обучению.
- Подготовьте пульт дистанционного управления кондиционером к отправке команды (выберете соответствующий режим (обогреваохлаждения), нужную температуру и т.п.).
- Отправьте выбранную команду в окно приемника ИК команд (отверстие на верхней части устройства);
- Кнопка, для которой производилась запись команды, моргнет зеленым цветом – при успешной записи, при неудачной – красным. В случае ошибки, необходимо перезаписать команду.
- Повторите процедуру обучения для остальных кнопок.
- Повторите процедуру 2 – 6 для режима «команды с Toogle» CH-202 рисунок 7.
- Перейдите в меню программы и выберите «Обучение» и выберите режим Toogle рисунок 5.
Рисунок 7
Текущий режим работы программы отображается на нижней панели программы рисунок 8.
Рисунок 8
Режим – проверки
- Проверить правильность обученной команды можно при помощи режима «Проверка» для команд типа On/Off. Для проверки команды типа Toogle, выберите режимы «Проверка команд без Toogle» или «Проверка команд c Toogle»;
- Направьте ИК – передатчик в сторону кондиционера и выберите уже обученную команду.
- Устройство, через ИК – передатчик, отправит команду Вашему кондиционеру. Если программа показывает сообщение «Ошибка», необходимо перезаписать команду для данной кнопки.
По окончании процедуры обучения отсоедините модуль от компьютера и перейдите к следующему шагу.
Подключение к Z Wave сети
Для начала роботы с устройством в Z Wave сети переведите контроллер в режим добавления как показано в инструкции вашего контроллера рисунок 9.
Рисунок 9
Затем нажмите трижды на системную кнопку для начала добавления рисунок 10.
Рисунок 10
Затем настройте группы связей и параметры по вашему усмотрению согласно пункту “Связи и параметры”.
Для удаления устройства переведите контроллер в режим удаления и трижды нажмите системную кнопку. Обратите внимание, после исключения устройства из Z-Wave сети все внесенные Вами настройки будут сброшены на заводские установки.
4. Подключение датчиков ConnectHome
ИК термостат CH-202P укомплектован датчиком измерения мощности СН-S06L, он подключается к клемме на передней панели устройства согласно схеме (Рисунок 1).
Так же ИК-термостат имеет возможность подключения одного из различных датчиков компании ConnectHome к разъему S-Bus (Рисунок 1). Они могут быть двух типов бинарные (например: датчик движения, у него только два значения: есть движение/нет движения) и многоуровневые (например: датчик температуры). Датчики не входят в комплект, при необходимости их можно приобрести отдельно.
Перечень датчиков ConnectHome которые можно подключить к CH-202 таблица 2.
Бинарные датчики | Многоуровневые датчики |
CH-S04 датчик движения – освещенности (радиус 10м.) | CH-S01 датчик температуры |
CH-S02 датчик температуры и влажности |

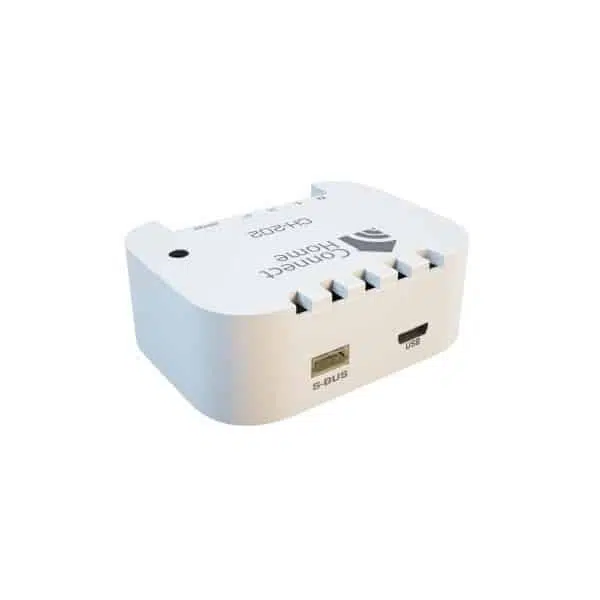

Датчики подключаются к специальному разъёму S-Bus расположенному на корпусе устройства, кроме датчика мощности CH-S06L, входящего в комплект CH-202p.
Датчики используются для оценки окружающей обстановки в Вашем доме:
- измерения температуры;
- измерения относительной влажности воздуха;
- уровня освещённости
- наличия движения.
В сети Z-Wave датчики отображаются как структурные единицы (endpoint) модуля СН-202. Данные передаются управляющему контроллеру посредством радиокоманд Z-Wave.
Важно! К специальному разъёму S-Bus устройства СН-202 может быть подключён только один датчик компании ConnectHome. Подключение датчика нужно производить до подключения модуля в Z-Wave сеть.
Если возникла необходимость в подключении датчика после подключения модуля в сеть Z-Wave, нужно сначала удалить устройство из сети, а после подключения датчика заново добавить.
5. Связи
Устройства Z-Wave могут взаимодействовать друг с другом, а также обмениваться
данными и другой информацией, как с центральным контроллером, так и напрямую без
участия контроллера. Каждому событию может соответствовать свой список
получателей, называемый группой связей. Обратитесь к руководству пользователя
Вашего Z-Wave контроллера для настройки связей.
Группы связей сн-202:
- Группа 1 – устройство (рекомендуется контроллер), которому будут приходить отчёты об изменении состояния термостата, данные о мгновенном потреблении мощности кондиционера, данные с датчиков, подключённых к устройству. Размер группы – 3 устройства.
6. Параметры
Для определения текущего состояния устройства, в термостате CH-202p предусмотрены Параметры №1, №2. С помощью этих параметров, данные о потребляемой мощности могут изменять состояние кондиционера в Z-Wave сети. Например, при включении кондиционера, с пульта дистанционного управления, изменится статус кондиционера в Z-Wave сети с выключенного состояния на состояние работы (Режимы рабочего состояния: heat или cool).
При отправке Z-Wave контроллером команды, в которой будет выбран соответствующий режим (heat, cool) с выбранной температурой, термостат проверит текущее состояние кондиционера и отправит ему соответствующую команду.
В случае если кондиционер включен или настраивается при помощи пульта дистанционного управления, термостат может определить текущее состояние кондиционера (вкл/выкл), но не может определить текущий режим его работы. В связи с этим, Z-Wave контроллер будет знать о состоянии кондиционера, но режим работы останется таким, какой был выбран в последний раз.
Параметр №1 – Учет показаний датчика мощности
Параметр позволяет учитывать показания датчика мощности (установленные в Параметре №2) при отправке команды вкл/выкл, а также изменять текущее состояние кондиционера в сети Z-Wave.
0 – Да;
1 – Нет (По умолчанию).
Параметр №2 – Порог потребления мощности
В данном параметре указывается значение, при котором кондиционер будет считаться включенным. Допустимые значения 1 – 5000 Вт;
– 10 Вт (По умолчанию).
Параметр №3 – Повторная отправка команды “Выключить”
Будет ли слаться команда «выключить», если кондиционер выключен.
0 – Да;
1 – Нет (По умолчанию).
Необходимо учитывать, повторное выключение будет работать только с приложения.
Параметр №4 – Тип команды кондиционера
Параметр, который указывает какой тип команд использует кондиционер.
0 – toogle команды;
1 – не toogle команды (По умолчанию).
Необходимо учитывать, повторное выключение будет работать только с приложения.
Параметры работы датчиков
ИК термостат укомплектован датчиком измерения энергии. Кроме того, к модулю СН-202 можно подключить один из пяти различных датчиков ConnectHome к специальному разъёму S-Bus. В сети Z-Wave датчики отображаются как структурные единицы (endpoint) модуля СН-202. Датчик, который имеет наименьший порядковый номер в сети Z-Wave, называется датчик №1, датчик который имеет больший по значению порядковый номер в сети Z-Wave, называется датчик № 2.
Информация о бинарных датчиках будет передаваться контроллеру незамедлительно, вне зависимости от времени и количества событий. Для мультиуровневых датчиков необходимо выбрать значение насколько должны измениться показания датчика для отправки данных контроллеру, кроме того можно выбрать интервал принудительной отправки данных датчика.
ВНИМАНИЕ! Слишком частая отправка данных приведёт к перегрузке Вашей Z-Wave сети, что может быть причиной некорректной работы устройств.
При выборе значения в параметрах нужно учесть тип подключаемого датчика.
Таблица 3.
СН-S01 – датчик температуры. | -40 до +85С |
СН-S02 – датчик температуры и влажности | -40 до +85С ; 0 до 100 % |
СН-S03 – датчик освещённости | от 1 до 4000 лк |
ВАЖНО! Некоторые контролеры, к сожалению, не поддерживают ввод отрицательных чисел при выборе параметров. В этом случае для выбора отрицательного значения Вам нужно использовать формулу (256 – | желаемое значение | = необходимое значение). Пример – необходимое значения для -10 – это 246 (256-10=246).
Параметры для датчика №1
Параметр №25 – Разница предыдущих и отправленных показаний датчика №1
Этот параметр используется для регулировки частоты отправки данных подключенных к модулю датчиков.Допустимое значение (1-3500):
значение по умолчанию в зависимости от типа подключённого датчика (температура – 1, влажность – 5, освещенность – 100, мощность – 50).
Параметр №26 – Интервал принудительной отправки данных устройств в 1-й группе связей, полученных от датчика №1
Допустимое значение (10-600 сек):
0 – не отправлять значения датчика принудительно;
300 секунд (По умолчанию).
Параметр №40 – Корректировка температуры для датчика №1
Параметр работает при условии, если датчик №1 – это датчик температуры, в остальных случаях параметр игнорируется. В некоторых случаях расположения датчика температуры, измеренные значения необходимо откорректировать.
0.Отправлять фактическую температуру (далее t) (По умолчанию);
1. t +1°С;
2. t +2°С;
3. t +3°С;
4. t +4°С;
5. t +5°С;
6. t -1°С;
7. t -2°С;
8. t -3°С;
9. t -4°С;
10. t -5°С.
Параметры для датчика №2
Параметр №30 – Разница предыдущих и отправленных показаний датчика №2
Этот параметр используется для регулировки частоты отправки данных подключенных к модулю датчиков.Допустимое значение (1-3500):
значение по умолчанию в зависимости от типа подключённого датчика (температура – 1, влажность – 5, освещенность – 100, мощность – 50).
Параметр №31 – Интервал принудительной отправки данных устройств в 1-й группе связей, полученных от датчика №2
Допустимое значение (10-600 сек):
0 – не отправлять значения датчика принудительно;
300 секунд (По умолчанию).
Параметр №41 – Корректировка температуры для датчика №2
Параметр работает при условии, если датчик №2 – это датчик температуры, в остальных случаях параметр игнорируется. В некоторых случаях расположения датчика температуры, измеренные значения необходимо откорректировать.
0.Отправлять фактическую температуру (далее t) (По умолчанию);
1. t +1°С;
2. t +2°С;
3. t +3°С;
4. t +4°С;
5. t +5°С;
6. t -1°С;
7. t -2°С;
8. t -3°С;
9. t -4°С;
10. t -5°С.
7. Гарантия изготовителя
Гарантийный срок – 1 год со дня продажи. Изделия, которые транспортировались, хранились, монтировались и эксплуатировались с нарушениями требований, предъявляемых к данным изделиям, а также имеющие механические повреждения – гарантийной замене не подлежат.
Не допускается использовать устройство иными способами, кроме указанных в данном руководстве. Производитель не несёт гарантийных обязательств при несоблюдении правил эксплуатации, изменении конструкции или покраске устройства. Сразу после вскрытия упаковки обязательно проверьте устройство на предмет повреждений. При наличии видимых повреждений не подключайте и не используйте устройство.
