Connect Home Sensor temperature and humidity (ch-sth) – это беспроводное батарейное Z-Wave устройство, предназначенное для измерения температуры и влажности. Устройство спроектировано таким образом, чтобы максимально экономить свою батарею в процессе его использования.
Z-Wave – это международный стандарт беспроводной связи для умных домов. Стандарт использует частоту 868,42 МГц (для Европы), чтобы реализовать очень стабильную и безопасную связь. Каждый Z-Wave узел в сети может выступать в роли повторителя для других узлов (ячеистая сеть), если получатель не в прямом беспроводном диапазоне передатчика
- 1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 2. ПРИМЕНЕНИЕ ИЗДЕЛИЯ
- 3. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ
- 4. ПОДКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА
- 5. СВЯЗИ И ПАРАМЕТРЫ
- 6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 7. ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
- t текущая температура.
- t1 верхнее пороговое значение температуры.
- t2 нижнее пороговое значение температуры.
- ?t разница между пороговым значением и текущей температурой.
При первом запуске датчик измеряет температуру (t ?C) и влажность окружающей среды рис 1 В зависимости от выставленного ?t датчик записывает пороговые значения t1 и t2 для события отправки отчета о новой температуре и влажности в сеть. Минимальное значение ?t является 1 ?C которое также является установленным по умолчанию (параметр 2)
Датчик измеряет температуру и влажность с частотой один раз в две минуты 1/120Hz в остальное время датчик находится в режиме сна (пониженного энергопотребления) потребляя при этом 2 мкА.
Устройство в обычном состоянии находится в спящем режиме поэтому не участвует в сети в качестве ретранслятора.
Фактически если t не выйдет за рамки t1 и t2 датчик не будет отправлять никаких отчетов в сеть.
В случае если в момент измерения t будет больше t1 или меньше t2, датчик отправит в сеть отчет группе ассоциируемых устройств и в зависимости от параметра 1 группе lifeline текущие значения температуры и влажности. Затем запомнит новые пороговые значения рис 1.1 для события отправки отчета в сеть.
?
- tр текущая температура.
- t1 верхнее пороговое значение температуры.
- t2 нижнее пороговое значение температуры.
- ?t разница между пороговым значением и текущей температурой.
Каждые 50 отчетов устройство будет измерять и записывать в свою память текущий уровень заряда батареи. В случае если заряд батареи уменьшился датчик отправит новые данные о состоянии батареи контроллеру.
Устройство может отправить сообщение “NotificationReport” о максимальной и минимальной допустимой температуре параметр 3 и параметр 4 соответственно стандартно они установлены на значения от 2 ?C до 60 ?C.
1. Технические Характеристики
| Параметр | Значение |
| Тип устройства | Многоуровневый датчик |
| Номинальное напряжение питания | 110 – 250 v ac 50/60hz |
| Температура эксплуатации | От -40°c до +80°c |
| Мощность радиосигнала | 230VAC/30VDC |
| Температура эксплуатации | от -10°C до 50 °C |
| Радиус действия в помещении | До 45 м |
| Радиус действия на открытом пространстве | до 75 м |
| Потребляемая мощность | 0,72w |
| Размеры модуля | 18мм*48мм*37мм |
| Степень защиты ch-sth | < Ip-30 |
| Емкость батареи | 240 mAh |
| Влажность | от 0% до 100% |
| Температура | от –40°C до 85°C |
Следует обратить внимание что плохая связь или перегруженность
Z Wave сети приводит к значительному перерасходу заряда батареи.
Измерительным элементом устройства является цифровой датчик HDC2010 Low-Power Humidity and Temperature Digital Sensors производства Texas Instruments который соединён по линии I2C с чипом управления Z Wave 700 series производства компании Silicon Labs. Программное обеспечение разработано в соответствии с требованиями Z-Wave Plus V2, SDK v7.11.0.0.
Устройство поддерживает следующие Command Class:
- Association;
- Association Group Information;
- Multi channel associatio ;
- Battery ;
- Sensor Binary;
- SUPERVISION ;
- Configuration ;
- Device Reset Locally ;
- Firmware Update Md;
- Manufacturer Specific ;
- Multi Command ;
- Sensor Multilevel ;
- Notification ;
- Power level ;
- Security ;
- SECURITY_2 ;
- Version ;
2. Приминение изделия
Connect Home Sensor temperature and humidity это цифровой датчик температуры, который можно использовать для измерения окружающей температуры воздуха внутри помещения.
3. Выбор места для установки
В зависимости от окружающей среды предполагаемого места эксплуатации устройства используется следующие рекомендации для размещения.
Для измерения температуры воздуха в помещении, датчик устанавливается приблизительно на высоте 1,5 м от уровня пола и не менее 0,5 м от угла помещения и не менее 1 м от источников тепла.
При установке датчика температуры следует учитывать следующие факторы: распределенность системы отопления; теплоемкость помещения; количество помещений с различными по мощности нагревательными приборами. Рекомендуется устанавливать датчик температуры в наиболее холодных помещениях претерпевающих наименьшее изменение температуры в течение суток от источников теплоты не связанных с системой отопления (солнце, люди, оргтехника). Не рекомендуется устанавливать датчик температуры на наружных стенах, вблизи нагревательных приборов, оконных или дверных проемах. Неправильно установленный датчик температуры контрольного помещения приводит к неэффективной работе всей системы управления.
Обратите внимание на тот факт, что модули компании ConnectHome выделяют незначительное тепло, размещение датчика вблизи модуля (на расстоянии менее 20 см) может искажать данные о температуре.
4. Подключение и настройка устройств
Внимание! Данное устройство питается от 220 Вольт 50 Гц. Соблюдайте правила безопасности во время монтажа/демонтажа устройства для Украины “ДНАОП 0.00-1.32-01” для России это “ПУЭ” издание седьмое. Перед началом установки необходимо обесточить электрическую сеть, а также должна быть предусмотрена защита от случайного включения напряжения в сети. Электромонтажные работы должны выполняться квалифицированным электриком в соответствии с действующими нормами и правилами. При возникновении проблем или при невозможности обеспечить безопасную работу монтажника во время установки, следует незамедлительно обесточить устройство и подключенное к нему оборудование.
При подаче питания на устройство светодиод тестирует свое состояние поочередно сменив три цвета затем потухнет. После включится режим автопроверки длится 2 секунды, в случае успеха устройство уснет и будет готово к работе, если возникнут проблемы с измерительной частью устройства светодиод моргнет красным.

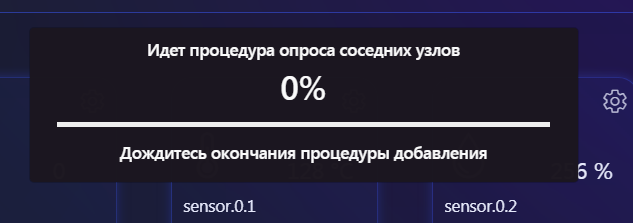

Для начала роботы с устройством в Z Wave сети переведите контроллер в режим добавления как показано в инструкции вашего контроллера
Затем нажмите на кнопку управления устройства для начала добавления При нажатии на кнопку управления датчик переходит из спящего режима в режим добавления/удаления. В случае если он уже добавлен лед индикатор моргнет зеленым цветом. В случае если устройство не добавлено оно моргнет один раз синим цветом. При выходе датчика из режима добавления/удаления устройство моргнет трижды зеленым в случае успеха и синим в случае провала добавления.

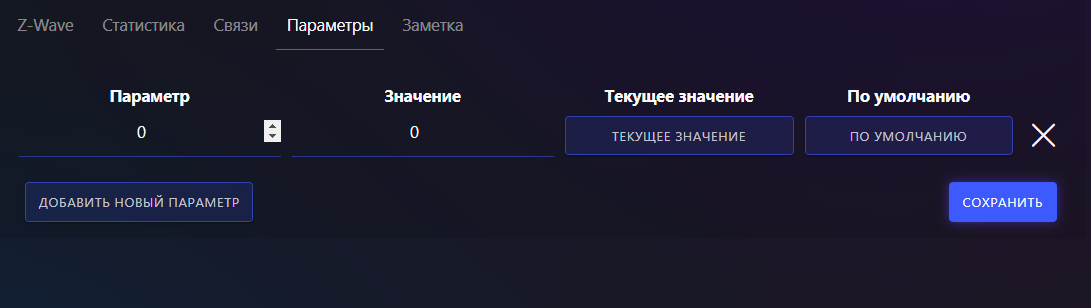

Затем настройте группы связей и параметры по вашему усмотрению согласно пункту “Связи и параметры”. И повторно нажмите кнопку управления чтобы внесенные изменения были применены.
Для удаления устройства переведите контроллер в режим удаления и нажмите кнопку управления.
5. Связи и параметры
Устройство находится в режиме сна по умолчанию нажмите кнопку управления для того устройство получило новые настройки конфигурации.
Устройства Z-Wave могут взаимодействовать друг с другом, а также обмениваться данными и другой информацией, как с центральным контроллером, так и напрямую без участия контроллера. Каждому событию может соответствовать свой список получателей, называемый группой связей. Обратитесь к руководству пользователя Вашего Z-Wave контроллера для настройки связей.
Группы связей cs-sth:
- Группа 1 Группа устройств (рекомендуется контроллер), в которые будут отправлены значения температуры, влажности, батареи и Alarm. Размер группы – 3 устройства.
- Группа 2 – Группа устройств которым будет отправлена температура. Размер группы – 3 устройства.
- Группа 2 – Группа устройств которым будет отправлена влажность. Размер группы – 3 устройства.
В устройстве реализованы конфигурационные параметры:
- Параметр 1 Отправлять в LifeLine (группа 1) значения температуры и влажности. По умолчанию 0 отправлять LifeLine, 1 не отправлять в LifeLine.
- Параметр 2 – Дельта температуры. По умолчанию 1, максимальное значение 10.
- Параметр 3 Верхнее пороговое значение температуры для отправки Alarm. По умолчанию 60 максимальное значение параметра 65, минимальное 50.
- Параметр 4 Нижнее пороговое значение температуры для отправки Alarm. По умолчанию 2 максимальное значение параметра 5.
6. Техническое обслуживание
В случае не прохождения устройством автопроверки следует снять устройство и отправить его в сервисный центр.В случае если устройство сообщает о низком заряде батареи следует незамедлительно её заменить.
7. Гарантия изготовителя
Гарантийный срок – 1 год со дня продажи. Изделия, которые транспортировались, хранились, монтировались и эксплуатировались с нарушениями требований, предъявляемых к данным изделиям, а также имеющие механические повреждения, гарантийной замене не подлежат.
Не допускается использовать устройство иными способами, кроме указанных в данном руководстве. Производитель не несёт гарантийных обязательств, при несоблюдении правил эксплуатации, изменении конструкции или покраске устройства. Сразу после вскрытия упаковки обязательно проверьте устройство на предмет повреждений. При наличии видимых повреждений не подключайте и не используйте устройство.
